CARX復合式排氣閥
更新：2019-07-10 19:19:29??????點擊：
- 品牌：???瑞奇閥門
- 型號：???CARX
-
產品介紹

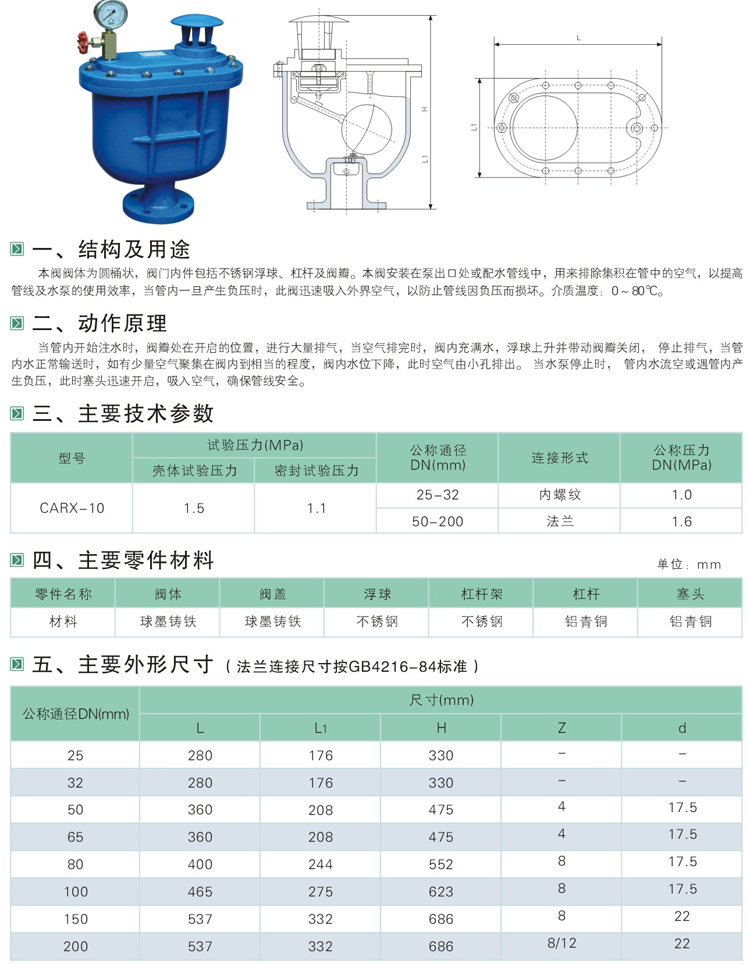

CARX復合式排氣閥概述
CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼球、閥桿及閥瓣。本閥安裝在泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。
當管內開始注水時，閥瓣處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
工作原理
主要是利用水對浮球的浮力作用,當排氣閥水位上升,在排氣的同,浮屬到水的浮力作用,自動上浮,直到與排氣口的密封面接,到一定壓時球會自動關閉,當閥內水位降低時,球會隨水位下降而下降,這時就會通過排氣口向管道注入大量空氣,此閥同屬于自動閥門。當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，而排氣閥一般都安裝在系統最高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊排氣閥閥體上的閥帽，排氣閥停止排氣，通常情況下，閥帽應該處于開啟狀態。排氣閥也可以跟隔斷閥配套使用，便于排氣閥的檢修。
主要零件材料
| 零件名稱 | 閥體、閥蓋 | 浮球 | 杠桿架 | 杠桿 | 塞頭 |
| 材料 | 球墨鑄鐵、鑄鐵 | 不銹鋼 | 不銹鋼 | 鋁青銅 | 鋁青銅 |

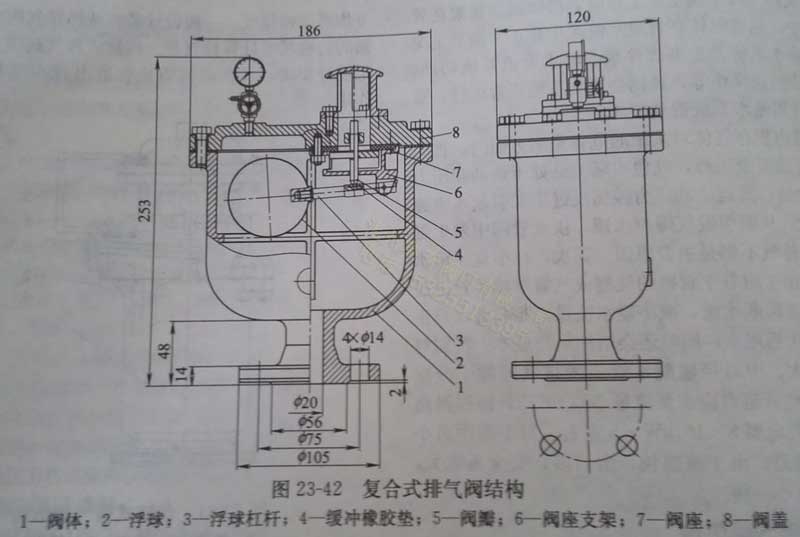

主要連接尺寸
| DN(mm) | 25 | 32 | 50 | 65 | 80 | 100 | 150 | 200 |
| L | 280 | 280 | 360 | 360 | 400 | 465 | 537 | 537 |
| L1 | 176 | 176 | 208 | 208 | 244 | 275 | 332 | 332 |
| H | 330 | 330 | 475 | 475 | 552 | 623 | 686 | 686 |
工作原理
當水進入管道時，塞頭停在定位架下部，復合式排氣閥進行大量排氣，當空氣排完時，水進入閥內把球浮起，傳動塞頭到關閉，復合式排氣閥停止排氣。如管道在正常運轉時自然會產生少量氣體會聚集到管內上部，到相當程度，閥內水位下降，浮球隨時下降氣體從小孔排出。如出現停電，停泵，管內水流空時，管內隨時會出現負壓力，浮球順水下降，打開小孔帶動大孔進行大量進氣確保管道安全。
優點
復合式排氣閥使用性能可靠,可以將管道中的大量空氣、系統運行中的少量氣體,高速排到外界空氣中。維修方便,復合式排氣閥可方便地從系統上卸下進行維護,而系統中的水不會流出,所以不必排空系統。只排氣、不排水,汽、水分離盤設計采用特殊的結構,保證排氣時絕不排水。只要系統有壓力,復合式排氣閥就會連續不斷地排氣。
